INSTALAÇÃO DE LÂMPADA ACIONADA POR FOTOCÉLULA

INSTALAÇÃO DE LÂMPADA ACIONADA POR FOTOCÉLULA:


"CLIQUE AQUI PARA BAIXAR APOSTILA CURSO ELETRICISTA MONTADOR E ELETRICISTA PREDIAL"


MATERIAL UTILIZADO: fios; 01 soquete; 01 fotocélula; 01 chave néon (teste); 01 chave de fenda; 01 alicate universal; 01 alicate de bico.

FUNDAMENTAÇÃO TEÓRICA:

Em circuitos de iluminação de exteriores (de ruas, de sinalização em caixas d'água,
em pátios etc.), é muito comum o acionamento automático por elementos fotossensíveis.
Eles operam segundo a intensidade de luz recebida. O acionamento automático é muito útil
em iluminação pública, pois eliminam o fio-piloto para o comando das lâmpadas, bem como
o operador para apagar e acender. O fio-piloto corresponde ao fio retorno nas instalações de
interruptores.

PROCEDIMENTOS

1º Passo:
Com o auxílio do cabo guia, coloque a fiação dentro do eletroduto, seguindo o

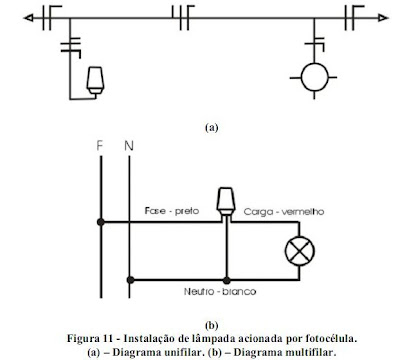

diagrama unifilar mostrado na Figura 11(a).
2º Passo:
Faça as devidas conexões ao receptáculo ou soquete, a fotocélula e emendas, se
necessário, seguindo o diagrama multifilar mostrado na Figura 11(b).
3º Passo:
A fim de testar o circuito, utilize um dispositivo emissor de luz, externo ao circuito,
que emita raios de luz sobre a fotocélula. Se a lâmpada for acionada, o circuito não está
montado corretamente. Interrompa a passagem de luz para o elemento fotossensível para
que a lâmpada seja acionada. Leia as instruções de teste contidas no “corpo” da fotocélula, e
siga-as a fim de verificar o seu funcionamento.



ESQUEMA DE LIGAÇÃO FOTOCELULA COM CONTATOR COM ACIONADOR MANUAL OU APENAS PELA FOTOCELULA



FOTOCÉLULA ACIONANDO O CONTATOR QUE PODERÁ ACIONAR CARGAS MAIS ELEVADAS



INSTALAÇÃO DE LÂMPADA ACIONADA POR FOTOCÉLULA INSTALAÇÃO DE LÂMPADA ACIONADA POR FOTOCÉLULA Reviewed by Felipe on 00:32 Rating: 5

60 comentários

  1. Bom dia.
    muito obrigado pela ajuda, vou instalar minha primeira fotocélula. estava cheio de duvidas agora estou mais seguro. espero conseguir. Meu nome É Djalma Hostin estou no face e meu email é
    djalmahostin@yahoo.com ou djalmahostin@gmail.com
    inté mais. obrigado

    ResponderExcluir
  2. foi boa a explicação,gostei do desenho tudo bem claro.

    ResponderExcluir
  3. Ai rapaziada, esse Blog é realmente duas mãos na roda, gosto de todas as matérias, só não consegui baixar qualquer apostila pra tiras dúvidas e entender melhor as matérias aqui publicadas. "mirovalente@gmail.com"

    ResponderExcluir
    Respostas
    1. oLÁ Amigo você pode baixar as apostilas eletricista predial e eletricista montador nesse link abaixo

      http://ensinandoeletrica.blogspot.com.br/2012/09/apostila-completa-curso-eletricista.html

      senha de acesso: obrigadoporsecadastrar

      Excluir
  4. Preciso captar um ruiído de uma sirene de uma sala e levar para outra a mais ou menos 500m, Estou pensando em ligar uma fotocélula envolvida em uma caixa preta, que ao ligar ela aciona essa buzina, o circuito é 220Vac.

    ResponderExcluir
  5. Tenho uma duvida.. ouvi dizer que não pode instalar fotocélula com lâmpadas fluorescentes.. qual é a verdade?

    ResponderExcluir
    Respostas
    1. pode ligar qualquer tipo de lampada em fotocélula só não pode passar o limite de carga da fotocélula que normalmente é 1000 Watts.

      Excluir
  6. mas nesse caso, se passar do limite de 1000Watts, a lampada queima ou simplesmente não liga?

    ResponderExcluir
    Respostas
    1. Se passar o limite de 1000 watts, a fotocélula queima,e a lampada não acende. :), uma dica pra quem quer ligar cargas elevadas com fotocélula ou seja mais de 1000 watts em lampadas em series, pode-se usar um contator. fazendo com que a fotocélula acione o contator (A1 e A2) e ligue as cargas das lampadas no contator. já fiz isso com ate. 1500 Watts

      Excluir
  7. Meu amigo, bom dia.
    Qual o máximo de lâmpadas que consigo ligar em uma fotocelula com contator?
    Tenho um pátio com 45 lampadas de 400W cada de vapor metálico, ou seja 18oooWats.


    Obrigado.

    Junior.

    ResponderExcluir
    Respostas
    1. Oi amigo, eu achou 45 lampadas de 400 Watts, muita coisa pra um circuito não? mesmo ligando essa carga no contator, você poderia colocar 23 lampadas em 1 circuito c/ fotocelula e contator. e o outro mesma coisa. --- ou também você pode tentar o seguinte 18.000 Watts dividido por 220V = 81 Amperes, muita carga para um so contator, realmente não dá aconselho a separar pelo menso em 3 circuitos.

      Excluir
  8. BOA NOITE VC PODE ME DIZER PORQUE TODAS LAMPADAS MISTAS 127V 250W E27,QUE COLOCO NA LUMINARIA DE ALUMINO TIPO DA ILUMINAÇÃO PUBLICA .TA ESTALADO TUDO CERTO TIPO SEU ESQUEMA MESMO DA SUA FOTOCELULA ,E MESMO ASSIM CONTINUA QUEIMANDO LAMPADAS SERA O PORQUE SERA PORQUE A LAMPADA E IMPORTATA NAO TA AQUENTANDO A CALORIA DA LUMINARIA ?A MARCA E FOXLUX.

    ResponderExcluir
  9. se vc precisar do meu imail e valdmar35@hotmail.com ,desde ja te agradeço obrigado

    ResponderExcluir
  10. Agora ja posso instalar uma foto-célula em minha Rua.

    ResponderExcluir
  11. Boa tarde, eu coloquei uma fotocelula p ascender quatro lâmpadas mais só acende uma, todos os bocais estão funcionando mais só se apenas uma lâmpada estiver ligada, oq pode ser abraço

    ResponderExcluir
    Respostas
    1. tenha certeza que as lampadas estão ligadas em serie. ou seja, estão nos mesmos circuitos

      Excluir
  12. Boa tarde, instalei a fotocélula conf. manual do fabricante e a lâmpada fica acendendo e apagando num intervalo de + ou - 1 minuto. A distância entre a lampada e a fotocélula é de 4 metros, será que isso está influênciando no bom funcionamento, visto que tenho outras lâmpadas com o mesmo sistema, porém próximas ao fotocélula e funcionam perfeitamente. abs, Aparecido

    ResponderExcluir
    Respostas
    1. Estou com o mesmo problema, em uma distância de 4 metros a foto célula depois de algumas horas ela desliga.... vc sabe como resolver isso? Claro se vc já resolveu o seu....

      Excluir
  13. Tenho algumas lampadas ligadas a um contator que e acionado por uma fotocelula 220v. Queria saber se posso ligar umas lampadas 127v nesse contator que e 220v usando o fase dele e pegando o neutro separado

    ResponderExcluir
    Respostas
    1. Professor pasquale24 de abril de 2014 16:43

      Sim amigo pq na verdade as bobinas do contator são 220V, não necessariamente terá que passar 220V pelo trabalho do contator então vc pode passar 127V pelo trabalho. mas a fotocelula deve ser 220V tambem.

      Excluir
    2. Entao e que ja esta instalado a foto celula o contator e as lamadas em 220 poso colocaar umas 127 juntas

      Excluir
  14. Olá amigos
    Instalei uma fotocelula para lampada conforme a instrução e a mesma fica acessa direta oque pode estar ocorrendo?

    ResponderExcluir
    Respostas
    1. Se você seguiu as instruções, e não apaga pode ser defeito da fotocelula. apos a instalação cubra bem o sensor da fotocelula para ela intender que está a noite. pra ver se vai liga-lá caso ela não apague de dia. poode ser defeito de fabrica...

      Excluir
  15. Gostei achei muito bom mais eu não achei a palavra participar

    ResponderExcluir
  16. Bom dia a todos, em meu condomínio eu tinha quatro lâmpadas fluorescente ligadas em paralelo acionada por uma foto célula. Mês passado substitui todas por lâmpadas eletrônicas, passaram-se alguns dias e as mesma passaram a ficar acesas direto, troquei a foto célula e continuaram acesas. Retirei a foto célula e montei um ckt a parte separado com uma lâmpada e a foto célula atuou perfeitamente ligando e desligando a lâmpada. O que está acontecendo fiz todos os teste possíveis e cheguei ao meu limite, gostaria de ajuda, desde de ja agradeço.

    ResponderExcluir
  17. Boa noite meu amigo.
    Eu consigo instalar fotocélula na minha casa e por exemplo quando eu quiser desligar a mesma tipo quando eu estiver em casa, ha esta possibilidade como deve proceder?
    Obrigado

    ResponderExcluir
  18. facil solução, coloque um interruptor no fio fase, que ira fornecer energia para a foto celula.

    ResponderExcluir
  19. Este comentário foi removido pelo autor.

    ResponderExcluir
  20. Liguei em 1 foto celula 2 lampadas de 500 w 220vt mas em menos de 1 semana as lampadas queimaram. No começo funcionou as duas depois queimou una e depois a outra alguém sabe o que pode ser?

    ResponderExcluir
  21. Artigo muito interessante! O passo-a-passo é bem explicativo, que até eu que não lido muito bem com at (lol) faço brincando!

    ResponderExcluir
  22. Oi,minha fotocelula chia quando a luz desliga,o que pode ser?

    ResponderExcluir
  23. Gostei da explicação , mais no caso eu queria ligar 22 lampadas 127 volts , qual contator seria ideal ?

    ResponderExcluir
  24. Obrigado pela atenção!
    Já tenho um sistema de fotocélula ligado a um conjunto de 15 lampadas de 15W, ao substituir por lampadas de LED de 7 W as lampadas de led ficaram piscando e só solucionei o problema quando retirei a fotocélula(4 fios) do circuito.

    ResponderExcluir
  25. bom dia tenho 6 refletores de 400 wats cada lampada vapor de sodio posso ligar todos em uma so foto celula

    ResponderExcluir
  26. bom dia tenho 6 refletores de 400 wats cada lampada vapor de sodio posso ligar todos em uma so foto celula

    ResponderExcluir
  27. Muito bom, mas faltou a nomenclatura dos componentes... Abraços.

    ResponderExcluir
  28. Como fasso monta um diagrama de 1 fotecelula com 2 sensor de presença e 2 lampada?

    ResponderExcluir
  29. Como fasso monta um diagrama de 1 fotecelula com 2 sensor de presença e 2 lampada?

    ResponderExcluir
  30. Eu coloquei 4 lâmpadas 220v e está queimando uma de cada vez , depois de 3 dias o fotoelétrico tem alguma coisa a ver ??

    ResponderExcluir
  31. Eu coloquei 4 lâmpadas 220v e está queimando uma de cada vez , depois de 3 dias o fotoelétrico tem alguma coisa a ver ??

    ResponderExcluir
  32. Posso usar relê fotoelétrico em uma lampada de led de 50w ?

    ResponderExcluir
  33. Faço manutenção em um edifício de 3 andares, cada andar(corredor) possui 5 lâmpadas compactas que funcionam com rele fotocélula com carga max de 1000w,porém o 1° andar as lâmpadas permanecem acesas durante o dia(as vezes chegam a piscar).Já troquei a fotocélula correspondente mas o defeito persiste...será que o problema pode ser algum curto na fiação ou até mesmo defeito em alguma lâmpada?

    ResponderExcluir
    Respostas
    1. Por essas lampadas estarem recebendo fase diretamente a todo momento elas sempre piscam as vezes mesmo a fotocélula n estar acionada.

      Excluir
  34. oi boa tarde
    um fotocélula consegui acender duas lampadas de 250w?

    ResponderExcluir
    Respostas
    1. sim Junior a fotocélula tradicional suporte até 1000 watts.

      Excluir
  35. Instalei a fotocelula pra acender o pisca-pisca, mas nao funciona.
    Ja testei os dois, e estao em perfeito funcionamento, mas pq quando coloco os dois ligados juntos a fotocelula nao aciona o pisca-pisca?
    (o pisca-pisca tem fonte embutida pra corrente continua)

    ResponderExcluir
  36. Estou c/ o mesmo problema, instalei a fotocelula p/ acender o pisca/pisca mas, também não tive resultado, qual o segredo para tal???

    ResponderExcluir
    Respostas
    1. consegui fazer a instalaçao, tive q pegar uma fotocelula de outra marca, (nao lembro qual) mas apos trocar pela fotocelula de uma marca diferente funcionou normalmente.

      Excluir
  37. Olá gostaria que alguém me desse um esclarecimento, tem vezes que faço manutenção na iluminação externa onde todas lâmpadas são de vapor de sódio de 70w e algum ligam e logo desliga e volta a ligar. E fica assim o dia todo, queria saber oque faz isto com as lâmpadas

    ResponderExcluir
  38. Boa tarde pessoal!!!Tinha ligado um refletor juntamente a circuito de fotocélula, com 6 lâmpadas, o refletor fora roubado, e agora 3 das 6 lâmpadas, ficam ligadas direto, pensei que fosse por causa do fio em curto, quando roubaram o refletor, tirei o fio que estava ligado a rede e mesmo assim as lâmpadas permanecem acesas, desliguei o disjuntor, porém, terei que todas as noite ligar o disjuntor e ao amanhecer desligar, alguém poderia informar se o problema está na fotocélula e ou o curto danificou o circuito!!!

    ResponderExcluir
    Respostas
    1. Se mesmo de dia as lampadas não se apagam com certeza sua fotocélula deu problema você tem que ver se sua fotocélula esta acionando e desacionando caso não esteja substitua a mesma.

      Excluir
  39. Esses bocal que acende de noite e apaga na claridade gasta mas energia, obrigado

    ResponderExcluir
  40. Bacana demais ajudou muito a matéria.
    Porém preciso de ajuda, instalei um Rele magirus (RFE 131) em 6 lâmpadas LED (18 W cada). Utilizando o diagrama do fabricante, porém em dois dias todas lâmpadas queimaram e o Relé também, quando verifiquei as conexões indicavam sinais de super aquecimento. E ja tive problemas tambem com um sensor de presença magirus, o qual acionava apenas uma Led 12 W. Ambos os os casos utilizei duas fases [F,F] (tensão total 220 V). Gostaria de saber se eles tem algum problema com lâmpadas led.
    Pensei até em usar um contator acionado pelo rele para nao ter problemas de ligação direta com as lamapadas, o que acho um exagero devido a carga tao baixa

    ResponderExcluir
