Olá veja como fazer um carregador de baterias de carro ai na sua casa, é muito simples e funciona 100% testado e aprovado.
Este carregador é extremamente simples de montar e serve para carregar baterias de 12V. Ele pode ser usado tanto em redes de 127V ou 220V.
Publicidade:
Por ser um carregador lento ele leva 24 horas para dar carga suficiente para a partida do veículo e até 72 horas para carregar completamente uma bateria padrão 12V/40Ah. Pode-se carregar baterias entre 30Ah e 70Ah. Pelo fato da resistência de uma lâmpada ser sua proteção o dispositivo é extremamente robusto.
Material necessário:
➤ 1 soquete de lâmpadas de porcelana.
➤ 1 tomada comum.
➤ 1 m de cabo 2,5mm, vermelho.
➤ 1 m de cabo 2,5mm, preto.
➤ 2 m de cabo parelelo 2,5mm, preto.
➤ 4 diodos eletrônicos de 1A, recomendado 1N4007(facilmente encontrado em lojas de eletrônica).
➤ 1 lâmpada incandescente. " Para uso em rede 127V ela deve ter 200W de potência.
Para uso em rede 220V ela deve ter 100W de potência "
➤ 1 parafuso para fixar o soquete.
➤ 2 jacarés de fixação, um preto e um azul.
➤ 1 base de madeira para fixar o conjunto
Montagem

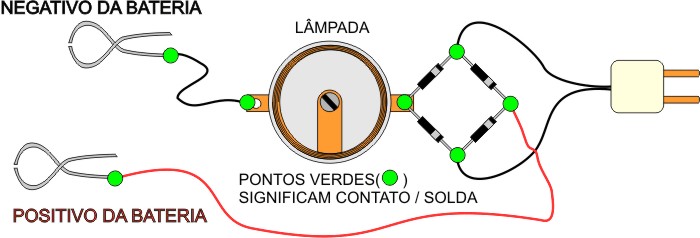

Monte o carregador conforme a figura abaixo, é simples!!! Tome o cuidado de isolar bem todos os pontos do circuito com fita isolante para evitar acidentes e choques elétricos!
ATENÇÃO: Quem for montar, preste atenção na posição dos diodos!!
Detalhe:
Detalhe do Diodo 1n4007:
Como utilizar o carregador:
Rosqueie a lâmpada, conecte os jacarés nos terminais da bateria e SÓ DEPOIS DISSO, ligue o carregador na tomada. O uso mais eficiente desse carregador, é para baterias de 12V de tensão e entre 30Ah e 70Ah.
O carregador não avisa quando a bateria está com a carga completa, porém não há problema algum, pois quando a bateria está totalmente carregada, o carregador não conseguirá enviar carga para ela.
Então não se esqueça: CARGA PARA PARTIDA depois de 24 HORAS, CARGA TOTAL depois de 72 HORAS. Para saber se o carregador está funcionando verifique se a lâmpada piloto está acendendo com um tom bem mais fraco que o normal. Se ela nem sequer acender é porque o carregador não está funcionando. Possível causa: ligação invertida do diodo.
Publicidade:
Possíveis falhas no seu carregador
A bateria não é carregada pelos motivos:
➤ Bateria parada por muito tempo.
➤ Bateria que foi bastante forçada e ficou com os favos danificados.
➤ Bateria que cheira mal, por defeito do alternador (sobrecarga).
Para saber se o carregador está a funcionar:
A lâmpada deve acender com um tom bem mais fraco que o normal;
Se ela não acender, é porque o carregador não está a funcionar, a possível causa poderá ser uma ligação invertida do díodo.
Segurança:
Conecte os "jacarés" nos terminais da bateria e SÓ DEPOIS ligue o carregador na tomada, retire a bateria do veículo para iniciar sua carga lenta, nunca conecte os jacarés com a bateria ao veiculo.
Recomendamos:
 |
