Olá pessoal, hoje vou falar sobre Motores e Comandos Elétricos. Fique até o final do artigo, sei que você irá gostar.
Electromagnetismo
Sempre que uma corrente elétrica percorre um condutor, um campo magnético é gerado ao redor do mesmo. Os princípios do magnetismo são uma parte importante da eletricidade, pois além dos motores, eletroímãs são utilizados em vários componentes elétricos.
Motor Elétrico
É uma máquina que converte a energia elétrica e energia mecânica (movimento rotativo), possui construção simples e custo reduzido, além de ser muito versátil e não poluente. O motor elétrico tornou-se um dos mais notórios inventos do homem ao longo de seu desenvolvimento tecnológico. A finalidade básica dos motores é o acionamento de máquinas, equipamentos mecânicos, eletrodomésticos, entre outros, não menos importantes. Seu princípio de funcionamento, construção e métodos de partida, serão conhecidos ao longo desta disciplina.
Publicidade:
Métodos de Partida
Os motores são comandados através de chaves de partida, sendo que as mais empregadas são:
Partida Direta/ Reversora;
Acionamento de pequenos motores;
Partida Estrela Triângulo;
Acionamento de grandes motores sem carga;
Partida Compensadora;
Acionamento de grandes motores com carga;
Partida com Soft-Starter;
Acionamento de grandes motores com carga;
Partida com Inversor de Freqüência.
Acionamento de pequenos e grandes motores;
Tipos de Circuitos
Todas as chaves de partida mencionadas anteriormente possuem um circuito principal e um circuito de comando. O circuito principal ou de força com também é conhecido, é o responsável pela alimentação do motor, ou seja, ele é o responsável pela conexão dos terminas/fios do motor a rede elétrica. O circuito de comando, como o próprio nome diz é responsável por comandar o circuito de força, determinando quando o motor será ligado ou desligado.
Componentes das Chaves de Partida
As chaves de partida são compostas pelos seguintes dispositivos:
Dispositivos de Proteção:
Fusível, Rele Térmico, Disjuntor Motor;
Dispositivos de Comando:
Botão, Contator, Temporizador;
Dispositivos de Sinalização:
Sinaleiro, Voltímetro, Amperímetro;
CIRCUITO DE POTENCIA:
CIRCUITO DE COMANDO:
ELETROMAGNETISMO
Cargas Positivas e Negativas
Os elétrons na faixa exterior de um átomo são deslocados facilmente pela aplicação de alguma força externa. Os elétrons que são forçados para fora de suas órbitas podem resultar na falta de elétrons no átomo de onde saem e em um excesso no átomo para onde vão. A falta dos elétrons cria uma carga positiva porque há mais prótons do que elétrons e o excesso dos elétrons cria uma carga negativa.
Atração e Repulsão
Em eletricidade, o velho ditado “os opostos se atraem” é verdadeiro. Todos os corpos carregados eletricamente possuem um campo invisível ao seu redor. Quando dois corpos carregados com cargas iguais são colocados juntos, seus campos elétricos trabalharam para repelí-los e quando dois corpos carregados com cargas contrárias são colocados juntos, seus campos elétricos trabalharam para atraí-los. O campo elétrico em torno de um corpo carregado é representado por linhas invisíveis de força e estas linhas representam um campo elétrico invisível que causa a atração e a repulsão.
Publicidade:
Magnetismo
Denominamos de magnetismo, as linhas invisíveis de força criadas pelos ímãs naturais e pelos eletroímãs. Os três tipos mais comuns de imãs naturais são a ferradura, a barra e a agulha de bússola. Os ímãs possuem duas características principais, atraem e se prendem ao ferro e se livres para se moverem como a agulha da bússola, apontam para os pólos norte e sul. Extraindo as linhas na maneira como as limalhas de ferro se arranjaram, teremos a seguinte imagem:
As linhas tracejadas indicam o trajeto das linhas do fluxo magnético. As linhas do campo existem dentro e fora do ímã e formam sempre laços fechados. As linhas magnéticas do fluxo saem do pólo norte e entram no pólo sul, retornando ao pólo norte através do ímã.
Interação entre dois ímãs
Quando dois ímãs são aproximados, o fluxo magnético em torno destes irá causar uma interação entre os mesmos. Se os ímãs forem aproximados com os pólos contrários, os mesmos iram se atrair e se forem com os pólos iguais iram se repelirem.
Eletroímã
Uma bobina de fio condutor, percorrida por uma corrente elétrica age como um ímã. Os laços individuais da bobina agem como pequenos ímãs. Os campos individuais se somam formando o campo principal. A força do campo pode ser aumentada adicionando mais voltas à bobina ou ainda, se ainda se aumentarmos a corrente que circula pela mesma.
MOTORES ELÉTRICOS

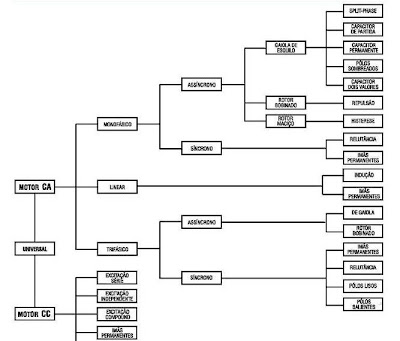

Motores de Corrente Contínua
São motores de custo mais elevado e, além disso, precisam de uma fonte de corrente contínua, ou de um dispositivo que converta a corrente alternada comum em contínua. Podem funcionar com velocidade ajustável entre amplos limites e se prestam a controles de grande flexibilidade e precisão. Por isso, seu uso é restrito a casos especiais em que estas exigências compensam o custo muito mais alto da instalação.
Motores de Corrente Alternada
São os mais utilizados, porque a distribuição de energia elétrica é feita normalmente em corrente alternada. Os principais tipos são:
Motor síncrono: Funciona com velocidade fixa, utilizado somente para grandes potências (devido ao seu alto custo em tamanhos menores) ou quando se necessita de velocidade invariável. Motor de indução: Funciona normalmente com velocidade constante, que varia ligeiramente com a carga mecânica aplicada ao eixo. Devido a sua grande simplicidade, robustez e baixo custo é o motor mais utilizado de todos, sendo adequado para quase todos os tipos de máquinas acionadas, encontradas na prática. Atualmente é possível controlarmos a velocidade dos motores de indução com o auxílio de inversores de freqüência.
COMPOSIÇÃO DE UM MOTOR:
Publicidade:
Constituição do Motor de Indução
O motor assíncrono é constituído basicamente pelos seguintes elementos: um circuito magnético estático, constituído por chapas ferromagnéticas empilhadas e isoladas entre si, ao qual se dá o nome de estator; por bobinas localizadas em cavidades abertas no estator e alimentadas pela rede de corrente alternada; por um rotor constituído por um núcleo ferromagnético, também laminado, sobre o qual se encontra um enrolamento ou um conjunto de condutores paralelos, nos quais são induzidas correntes provocadas pela corrente alternada das bobinas do estator. O rotor é apoiado num veio, que por sua vez transmite à carga a energia mecânica produzida. O entreferro (distância entre o rotor e o estator) é bastante reduzido, de forma a reduzir a corrente em vazio e, portanto as perdas, mas também para aumentar o fator de potência em vazio. Como exemplo apresentamos a "projeção" dos diversos elementos o motor assíncrono de rotor em gaiola de esquilo.
Funcionamento de um Motor Assíncrono
A partir do momento que os enrolamentos localizados nas cavidades do estator são sujeitos a uma corrente alternada, gera-se um campo magnético no estator, consequentemente, no rotor surge uma força eletromotriz induzida devido ao fluxo magnético variável que atravessa o rotor. A f.e.m. induzida dá origem a uma corrente induzida no rotor que tende a opor-se à causa que lhe deu origem, criando assim um movimento giratório no rotor.
Como podemos constatar o princípio de funcionamento do motor de indução baseia-se em duas leis do Eletromagnetismo, a Lei de Lenz e a Lei de Faraday.
Faraday: "Sempre que através da superfície abraçada por um circuito tiver lugar uma variação de fluxo, gera-se nesse circuito uma força eletromotriz induzida. Se o circuito é fechado será percorrido por uma corrente induzida". Lenz: "O sentido da corrente induzida é tal que esta pelas suas ações magnéticas tende sempre a opor-se à causa que lhe deu origem".
