O que é e como instalar DPS? Fotos de Exemplos e Esquemas de Ligação

Olá amigos tudo bem com vocês? espero que sim no artigo de hoje vamos falar sobre DPS o que é e como instalar nos painéis de distribuições.


O DPS – dispositivo de proteção contra surto,

é um dispositivo que desvia os surtos de tensão que acontecem na rede elétrica, provocadas por descargas atmosféricas, entre outros, e tem um papel fundamental na proteção dos dispositivos elétricos instalados dentro de sua residência/indústria. A norma brasileira de instalações elétricas NBR 5410/2014 e a Norma Brasileira de SPDA NBR 5419/2015 tratam da obrigatoriedade do uso do DPS.

Exemplos de Aplicação de DPS (desenhos retirados da web)



Exemplo acima, mostra uma instalação do tipo trifásica + neutro + terra. Instalação TN-S que significa (terra neutro - separados)


Exemplo acima mostra uma instalação trifásica + neutro + terra. Instalação do tipo TN-C-S que é quando as funções de neutro e proteção são combinadas em um único condutor em uma parte da instalação.


Exemplo acima mostra uma ligação trifásica + neutro onde o neutro já é aterrado chamado de TN-C onde a funções de neutro e de proteção são combinadas em um único condutor ao longo de toda a instalação (essa ligação não é muito recomendada) e sim a TN-S.

Publicidade:




Obs: A confiabilidade do esquema TN, particularmente quando a proteção contra contatos indiretos for realizada por dispositivos á sobrecorrente, fica condicionada à integridade do neutro, o que, no caso de instalações alimentadas por rede pública em baixa tensão, depende das características do sistema da concessionaria.

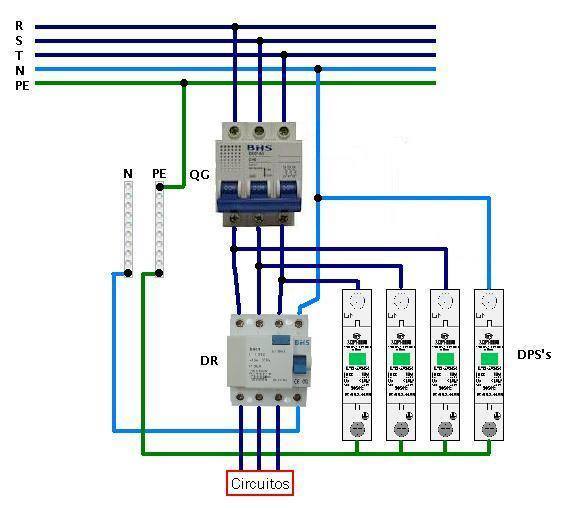

Exemplo acima, mostra exemplo final de um pequeno projeto de como poderia ficar a alimentação final dos DPS junto a DRs e disjuntores de distribuições. Esquema TN-S.

Publicidade:




Não tem segredo na inserção de DPS no quadro alimentador pode observar alguns exemplos básicos abaixo:

Para rede trifásica
Para rede monofásica

Para rede Bifásica

Para rede Trifásica

Veja um pequeno vídeo didático da Clamper sobre a instalação de DPS muito bom e interessante para seu aprendizado.


Continuando abaixo vocês pode ver exemplos de pequenos quadros elétricos com a inserção do dispositivo DPS em seu sistema.


Em vermelho esta 3 dispositivos DPS para as fases e 1 para neutro.


Acima temos também um dos painéis que trabalhei em destaque em vermelho os DPS para proteção desse quadro de distribuição.


Acima também podemos observar a instalação do DPS ligado nas fases e no neutro para o terra.


Acima também pode observar em destaque em vermelho a inserção dos dispositivos DPS em um dos quadros que trabalhei.

Publicidade:




Significado das Letras

Primeira letra - Situação da alimentação em relação à terra:

T - um ponto diretamente aterrado
I - isolação de todas as partes vivas em relação à terra ou aterramento através de uma impedância

Segunda letra - Situação das massas da instalação em relação à terra:

T - massas diretamente aterradas, independentemente do aterramento eventual de um ponto de alimentação.
N - massas ligadas diretamente ao ponto de alimentação aterrado (em corrente alternada, o ponto aterrado é normalmente o ponto neutro)

Outras letras (eventuais) - Disposição do condutor neutro e do condutor de proteção:

S - funções de neutro e de proteção assegurada por condutores distintos.
C - funções de neutro e de proteção combinadas em um único (condutor PEN)

Galera para compreender melhor sobre tipo de aterramentos deixaremos para o próximo artigo aqui no blog ensinando elétrica.
