PDA Proteção contra Descargas Atmosféricas.

Olá pessoal.

Sou Tony Santos, engenheiro eletricista de Sorocaba SP.

Quem quiser saber mais sobre mim veja: Tony no Linkedin

Esta publicação é de Nível Básico.

Agora vamos ao tema.

Proteção contra (ou em caso de) Descargas Atmosféricas.




Se por acaso você já “lida” com este assunto, você já deve ter sentido falta do S de sistema, mas pode ir se acostumando, pois, a nova edição de 2015 da Norma BRasileira 5419 da ABNT trata o tema assim mesmo. Mas não se preocupe, vc pode, assim como a norma continuar usando a definição SPDA, para se referir ao conjunto das providências que se adota para prevenir os danos em caso de ocorrer alguma descarga atmosférica.


Antes de falar sobre as Normas, vamos decidir se:

Preciso ou não providenciar PDA, para a minha edificação?


Para decidir isso, responda as questões abaixo:


1) Eu sou obrigado a providenciar PDA?

A resposta deve estar nos documentos do estado (Leis) da sua região como por exemplo: Código de obras do município, Instruções técnicas do Corpo de Bombeiros. Se a Lei não te obriga caberá a VOCÊ decidir.

Pode ser interessante também consultar outras fontes, como por exemplo, normas internas da sua empresa (especialmente prestadoras de serviço ao público), acordos de condomínio.

Se você investiu um bom dinheiro em máquinas e equipamentos vale dar uma olhada nas condições da garantia.

Se após ler isso você decidiu que não precisa. Boa sorte para VC 🙋. Se ainda está em dúvida continue lendo.


2) Tá certo, não sou obrigado. Mas, ainda sim eu deveria providenciar?

A resposta a esta questão está nos seguintes fatores:

  • Chance (probabilidade) da edificação ser atingida por uma descarga atmosférica, considerando o seu tamanho e localização. Ou seja, existem locais e áreas em que incidência de raios é bem pequena dispensando o SPDA, já em outras, o risco é bem maior como por exemplo em colinas elevadas e certas regiões do país.
  • Tamanho da edificação, ou seja, quanto maior e mais alto, mais provável de ser atingido.
  • Tipo da edificação, o raio causará muito menos estrago se for conduzido á terra por uma estrutura, metálica do que se conduzido por uma estrutura de madeira, que pode incendiar-se.
  • Conteúdo da edificação, ou seja, quantidade de pessoas, e equipamentos eletrônicos da edificação.
Analisando-se estes fatores conclui-se que uma edificação bem pequena pode dispensar a proteção de um SPDA, porém se esta edificação for um paiol de munição então deve-se pensar a respeito. Ou também, um pequeno galpão que armazena tijolos, oferece bem menos riscos, já um shopping ou um hospital com as mesmas dimensões e construídos no mesmo local, merecem um cuidado maior.


Entendeu a ideia? Se sim, continue lendo, se não leia de novo e mande sua dúvida para mim (eletrica.azevedo@gmail.com).



Uma ideia sobre estatística.

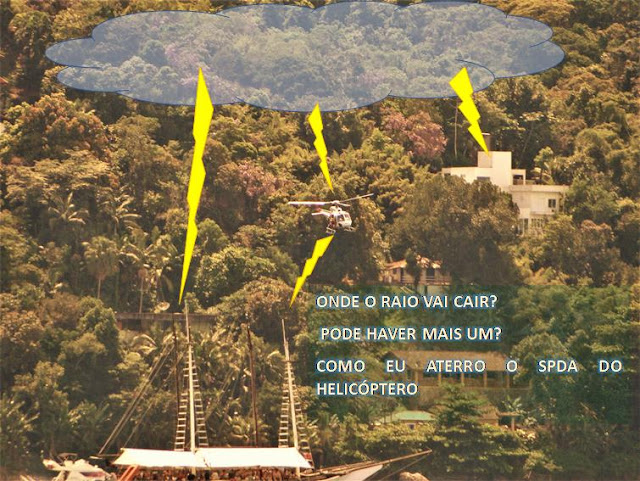

Ninguém sabe onde o raio vai "cair", tudo o que se sabe é “por onde” e como eles têm caído, com estas informações, elaboramos modelos matemáticos estatísticos, com base no comportamento dos raios para tentar “adivinhar” onde ele vai cair na próxima tempestade, qual será sua corrente e sua tensão, quais efeitos ele vai causar.
Fácil né? Não esquenta, uns caras muito legais já fizeram tudo isso para gente, e, como os raios são muito parecidos no mundo todo, dá para gente usar o que fizeram, e o melhor, fizeram umas "receitinhas de boa" pra facilitar ainda mais (desde que você tenha conhecimentos sólidos na área da eletricidade) vou apresentar a receitinha mais a frente. Por enquanto basta entender como funciona a coisa.



Para ajudar a entender, vamos sair um pouco da atmosfera e pôr o pé no asfalto.

Pense em dois sujeitos, A e B, o sujeito "A", sempre atravessa a rua na faixa de pedestre olhando para os dois lados, sempre aguarda o sinal correto para atravessar a rua, o sujeito "A" tem perfeita visão e audição. Já o sujeito "B", tem visão e audição prejudicadas, sempre atravessa fora da faixa, atravessa a via com tráfego e não obedece as normas de segurança de trânsito.

Ora, a gente não pode afirmar que o sujeito “A” NUNCA vai sofrer um acidente de tráfego, pois existem fatores fora de seu controle, e também não podemos afirmar que o sujeito “B” COM CERTEZA vai sofrer um acidente. Mas é seguro para qualquer um de nós, com base no que sabemos, afirmar que a “chance” de o sujeito B sofrer um acidente é muito maior que o sujeito A. Se entregarmos este problema aos matemáticos eles nos dirão algo assim:

A cada 1000 sujeitos que tiverem comportamento A, por um ano haverá 1 acidente, enquanto que, a cada 1000 sujeitos que tiverem comportamento B, haverá 10 acidentes. Ou, em termos mais esquisitos, o sujeito A sofrerá 1 acidente a cada 1000 Anos, e o sujeito B sofrerá um acidente a cada 100 anos. Ou ainda, a probabilidade de o sujeito A sofrer um acidente é de 0,001vezes por ano. Entendeu?

Voltando á PDA.

Assim pode se assumir por exemplo, que se a probabilidade de a edificação ser atingida por um raio for menor que 1 por ano, ela dispensa um SPDA, se for maior que isso, porém menor que 2, pode ou não ter SPDA, agora, se for maior que 2 deve-se providenciar um SPDA.

Agora, os valores acima, seriam adotados por sua conta e risco!!!!! Você deve procurar parâmetros mais seguros com as pessoas que possuem experiência no tema.

Outros fatores que têm de ser considerados são os custos envolvidos na ocorrência das falhas elétricas. Certa vez um amigo me perguntou: “ você acha que eu devo instalar um “PARA-RAIOS” em minha casa?” E a minha resposta foi: “ Quanto o custou a sua TV?”
A TV em questão na ocasião custou mais de 5 mil reais, e, na ocasião, esse valor era mais que se investiria para ter um SPDA completo, que diminuiria a probabilidade de danos em 1000 vezes, não somente para a TV, mas também para a geladeira, o forno, os computadores etc. sem falar no risco de incêndios, dentro daquela residência.


Então é o seguinte: Você não é obrigado a prover PDA para sua edificação, mas se você por acaso mora sobre uma colina isolada, ou tem muitos eletroeletrônicos de que goste, ou simplesmente goste de usar o chuveiro elétrico durante as tempestades. Você deveria consultar alguém ou, se você mesmo for este alguém, você deveria pensar em PDA.

Então? Como eu calculo a probabilidades? E depois como eu instalo um SPDA?
Lembra que eu prometi umas receitinhas, pois bem, aqui vai.
Use as normas técnicas da ABNT. Estas normas são escritas por pessoas habilitadas, que têm muita experiência a respeito do assunto. Elas trazem a consolidação das experiências bem-sucedidas em PDA, como também valiosas lições aprendidas com os erros passados, (por exemplo os PARA-RAIOS RADIOATIVOS). E, como são periodicamente revisadas estão em concordância com as técnicas e tecnologias atuais.
No Brasil principal norma que a respeito de PDA é a ABNT NBR 5419, esta norma, é baseada na norma internacional IEC 62305. Assim como suas revisões anteriores, ela contém um modelo simplificado, porém eficiente dos modelos estatísticos sobre descargas atmosféricas, também tem modelos de instalação de SPDA, facilmente entendíveis que possibilitam excelente redução da probabilidade de danos.
A última revisão desta norma ocorreu em 2015, a revisão anterior estava em vigor desde 2005. A grande mudança com relação á revisão anterior, é que a revisão atual inclui ferramentas para proteção de equipamentos enquanto que a revisão anterior tratava somente da proteção de pessoas e animais.


Em resumo, verifique se você necessita de um SPDA, o custo de uma verificação sempre valerá o investimento, se você não é um profissional, aconselho que procure um para isso. Faça a verificação, e se necessário, a instalação, seguindo as recomendações da NBR 5419.
Na próxima postagem, vou falar sobre as mudanças da última revisão (2015) com relação à anterior (2005), pois esta é uma boa maneira de introduzir os profissionais da área a esta nova revisão.


Os próximos tópicos serão.

  • ·        NBR 5419:2015 – Quais foram as novidades? Sou obrigado a reformar?  – Nível Médio;
  • ·         Para Raios Radioativos e discos voadores – O que fazer??? – Nível Básico;
  • ·         Como fazer aterramento na lua??? – Nível Médio
  • ·         Edificações “que já vêm” com SPDA



Ok, por enquanto é só envie dúvidas para elétrica.azevedo@gmail.com
