Olá pessoal, esse artigo é de nível médio, ou seja, se você já tem conhecimento em ladder vai saber tirar de letra e realizar a montagens desses exemplos.
O desenho abaixo apresenta os diagramas de força e de comando de uma chave partida direta. Logo mais, você também terá esse mesmo circuito montado na interface do programa LogixPro, que é o software que eu aconselho você a aprender e utilizar, esse mesmo circuito estará em ladder.
Que atenderá as condições do circuito da chave de partida direta. Vamos supor que a esteira será acionada por (B1) e desligada pelo botão (B0), o contato RT é a proteção térmica. A sinalização indica motor M desligado e a outra sinalização indica motor M ligado.
Agora, o mesmo exercício com CP em linguagem ladder (figura abaixo), atividade realizada utilizando o software LogixPro você pode baixar clicando aqui!.
Você pode montar o circuito na ladder do software e realizar a simulações observando as entradas e as saídas.
 |
| CLP da Allen-Bradley utiliza - se os software CLP LOGIX SLC 5000 |
O desenho abaixo apresenta os diagramas de força e de comando de uma chave partida direta. Logo mais, você também terá esse mesmo circuito montado na interface do programa LogixPro, que é o software que eu aconselho você a aprender e utilizar, esse mesmo circuito estará em ladder.
Que atenderá as condições do circuito da chave de partida direta. Vamos supor que a esteira será acionada por (B1) e desligada pelo botão (B0), o contato RT é a proteção térmica. A sinalização indica motor M desligado e a outra sinalização indica motor M ligado.
 |
| Diagrama de força e de comando chave partida direta |
Agora, o mesmo exercício com CP em linguagem ladder (figura abaixo), atividade realizada utilizando o software LogixPro você pode baixar clicando aqui!.
 |
| Diagrama ladder chave de partida direta |
Vamos agora ver outra atividade, uma partida direta com reversão, que é um comando que fornece condições para o motor partir com a tensão nominal do serviço ambos os dois sentidos.
A esteira funcionara nos dois sentidos. O contato RT1 é a proteção térmica. Existe o intertravamento por contator: no sentido horário, é acionado pelo botão (B1) e desligada pelo botão (B0); no sentido anti-horário, é acionada pelo botão (B2) e desligada pelo botão (B0).
As sinalização indicará motor ligado e motor acionado, para ambos o lado do giro.
Vamos ver o circuito abaixo:
Você pode montar esse exercício utilizando o software CADe SIMU e para a ladder utilize o software LogixPro. Vamos ver esse mesmo esquema, só que na ladder.
O mesmo exercício do comando acima do CADe SIMU foi montado na ladder do LogixPro, um software ideal para você treinar e aprender automação e começar a compreender.
Nesse próximo exercício, vamos observar uma chave de partida direta comandada por dois pontos diferentes, é acionada sim por botões em pontos diferentes, (B1) e (B2), e desligada por outros dois botões (B01) e (B02). Ao acionar a esteira por (B1) ou (B2) o motor M liga. A esteira é desligada por (B01) ou (B02). A sinalização L1 indica motor M desligado e a sinalização L2 indica motor M ligado.
Vamos ver o diagrama abaixo:
No desenho abaixo vamos ver essa mesma atividade só que em ladder. É muito importante a prática desses circuitos básicos assim você começa a se familiarizar em CLP.
Abaixo vamos ver um exercício um pouco mais complexo, na imagem abaixo mostra uma chave de partida consecutiva para quatro motores, a esteira é acionada pelo botão (B1) e desligada pelo botão (B0). Acionando-se a esteira, o motor M1 é ligado e, após 5 segundos, o motor M2 é acionado. Depois de 5 segundos o motor M3 é acionado e depois de 5 segundos o motor M4 é acionado.
A esteira funcionara nos dois sentidos. O contato RT1 é a proteção térmica. Existe o intertravamento por contator: no sentido horário, é acionado pelo botão (B1) e desligada pelo botão (B0); no sentido anti-horário, é acionada pelo botão (B2) e desligada pelo botão (B0).
As sinalização indicará motor ligado e motor acionado, para ambos o lado do giro.
Vamos ver o circuito abaixo:
 |
| Diagrama de força e comando, chave partida com reversão |
Você pode montar esse exercício utilizando o software CADe SIMU e para a ladder utilize o software LogixPro. Vamos ver esse mesmo esquema, só que na ladder.
 |
| Diagrama ladder da chave partida direta com reversão |
O mesmo exercício do comando acima do CADe SIMU foi montado na ladder do LogixPro, um software ideal para você treinar e aprender automação e começar a compreender.
Nesse próximo exercício, vamos observar uma chave de partida direta comandada por dois pontos diferentes, é acionada sim por botões em pontos diferentes, (B1) e (B2), e desligada por outros dois botões (B01) e (B02). Ao acionar a esteira por (B1) ou (B2) o motor M liga. A esteira é desligada por (B01) ou (B02). A sinalização L1 indica motor M desligado e a sinalização L2 indica motor M ligado.
Vamos ver o diagrama abaixo:
 |
| Partida comandada de dois pontos |

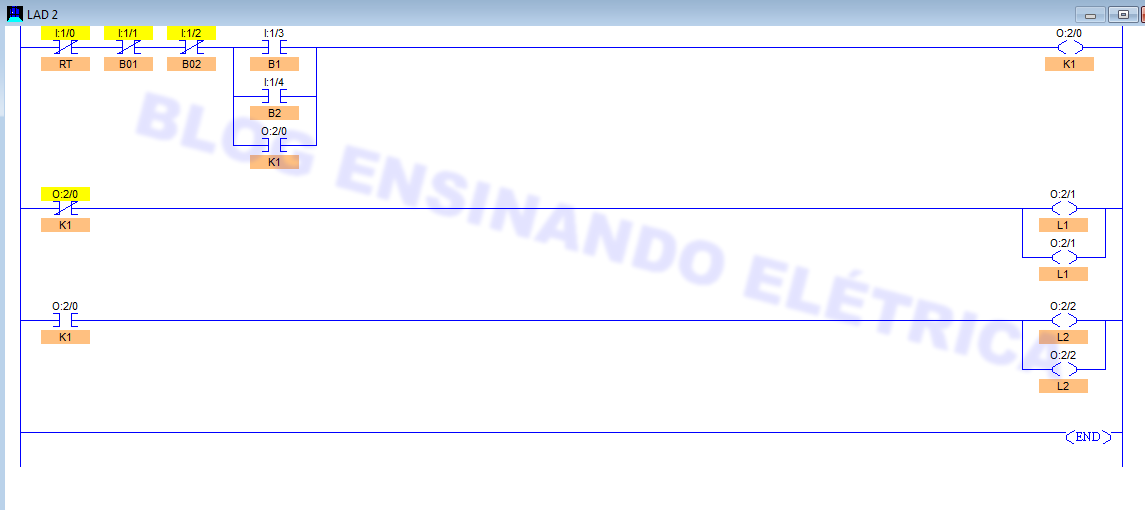

No desenho abaixo vamos ver essa mesma atividade só que em ladder. É muito importante a prática desses circuitos básicos assim você começa a se familiarizar em CLP.
 |
| Ladder da chave partida direta comandada por dois pontos |
Abaixo vamos ver um exercício um pouco mais complexo, na imagem abaixo mostra uma chave de partida consecutiva para quatro motores, a esteira é acionada pelo botão (B1) e desligada pelo botão (B0). Acionando-se a esteira, o motor M1 é ligado e, após 5 segundos, o motor M2 é acionado. Depois de 5 segundos o motor M3 é acionado e depois de 5 segundos o motor M4 é acionado.
Se ocorrer uma falha no motor M1, todos os motores devem ser desligados pela proteção térmica. Se ocorrer falha no motor M2 os motores M2, M3 e M4 devem ser desligados e motor M1 continua ligado. Se ocorrer falha no motor M3, os motores M3 e M4 devem ser desligados e os motores M1 e M2 continuam ligados. Se ocorrer falha no motor M4, ele deve ser desligado e os motores M1,M2,M3 continuam ligados.
Então, teremos o circuito abaixo:
Logo mais abaixo teremos essa mesma atividade elaborada no programa LogixPro em ladder, veja como fica:
Bom pessoal, posso elaborar diversas atividades para vocês, umas mais complexas e outras mais simples, mas eu digo se vocês não interagir com os programa CADe SIMU e LogixPro vocês não conseguem aprender.
Clique aqui para Baixar o CADe SIMU e Clique aqui para Baixar o LOGIXPRO.
Essas atividades são ideais para você iniciar e começar a entrar no mundo da automação, também quero falar sobre as outras linguagens de programação como lista de instruções e FBD (blocos funcionais).
Então, teremos o circuito abaixo:
 |
| Diagrama de força e comando partida consecutiva 4 motores |
Logo mais abaixo teremos essa mesma atividade elaborada no programa LogixPro em ladder, veja como fica:
Bom pessoal, posso elaborar diversas atividades para vocês, umas mais complexas e outras mais simples, mas eu digo se vocês não interagir com os programa CADe SIMU e LogixPro vocês não conseguem aprender.
Clique aqui para Baixar o CADe SIMU e Clique aqui para Baixar o LOGIXPRO.
Essas atividades são ideais para você iniciar e começar a entrar no mundo da automação, também quero falar sobre as outras linguagens de programação como lista de instruções e FBD (blocos funcionais).
Por que automação não gira só em torno de ladder, como muitos pensam.
