Esquema de Ligação de Motores Elétricos

Fala galera, nesse artigo postei diversos esquemas de ligações de motores elétricos, motores monofásicos, trifásicos de 6 e 12 pontas e demais motores elétricos para vocês!


Já tinha realizado artigos sobre ligações de motores elétricos, você pode consultar abaixo os artigos anteriores.

Você quer consultar o artigo sobre ligações de motores trifásicos de 6 pontas? clique aqui. Veja também o artigo sobre ligações de motores trifásicos de 12 pontas, clique aqui.

Talvez você queria ver sobre motores monofásicos com capacitor.

Blz galera, qualquer dúvida utilize o formulário abaixo e deixe seu comentário sobre esse artigo!

Publicidade:



Vamos lá:

Ligação motor trifásico 6 terminais.


Ligação em estrela de um motor elétrico de 6 pontas.

Abaixo teremos o fechamento em triângulo:



Ligação em triângulo de um motor elétrico trifásico de 6 pontas

Vamos ver agora como é a ligação de um motor elétrico de 9 terminais trifásico.



Essa ligação é estrela para ser realizado em um motor trifásico de 9 terminais, porém apenas para partida.

Ligação abaixo é ligação triângulo para motor de 9 pontas trifásico.


Você vai realizar essa ligação se sua rede for de 440V essa é a ligação triângulo para motor de 9 pontas trifásico.

Publicidade:


Vamos ver agora a ligação duplo estrela para motor de 9 pontas trifásico.


Essa ligação será realizada quando sua tensão de alimentação for 380V utiliza-se esse fechamento.

Vamos ver agora a ligação duplo triângulo para motor elétrico de 9 pontas.


Essa ligação será realizada em seu motor trifásico de 9 pontas quando sua tensão de alimentação for 220V trifásico.

Agora vamos ver as ligações de motores elétricos de 12 pontas trifásico.

Fechamento duplo triângulo para rede 220V


Realiza a ligação acima, quando a tensão de rede for 220V para um motor elétrico trifásico de 12 pontas.

Publicidade:


Vamos ver agora a ligação duplo estrela que será feita quando a tensão de alimentação for 380V.


utiliza a ligação acima quando seu motor elétrico de 12 pontas vai ser ligado na rede elétrica 380V.

Vamos ver agora a ligação triângulo ou (triângulão) muito falado pelos eletricistas. Essa ligação é feita quando a rede for 440V.


Realize essa ligação caso sua rede for 440V

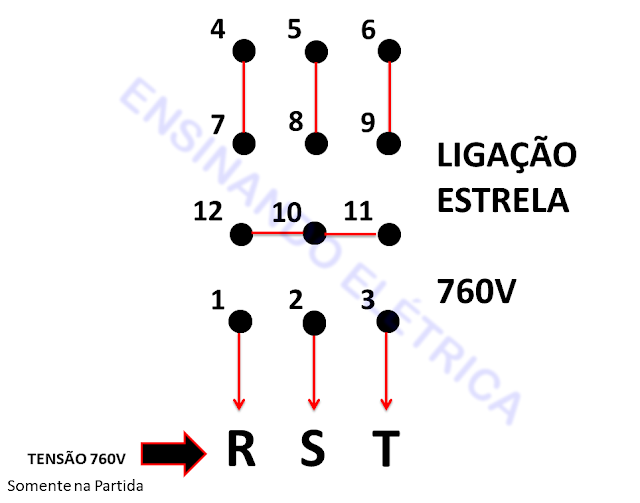

Vamos ver agora a ligação estrela (estrelão) essa ligação é feita somente para partida de motor, no comando estrela-triângulo.


Bom pessoal vimos, as ligações para motores trifásicos de 6 pontas, 9 pontas e 12 pontas.

Vamos ver agora ligação de motor de 2 velocidades com enrolamento separados.

Baixa:


Alta:


Vamos ver a ligação para o motor Dahlander:

Alta velocidade:


Baixa velocidade:

Ligação motores de três velocidade com enrolamentos separados.

Baixa velocidade:


Média velocidade:


Alta velocidade:


Ligação de motor de três velocidade com enrolamento Dahlander e comum.

1º Velocidade


2º Velocidade:


3º Velocidade:


Ligação de motor de fase auxiliar bifásico ou monofásico.

Ligação em 127V


Ligação 220V

Bom galera, caso tenha alguma dúvida sobre fechamento ou ligação de motores elétricos, deixe seu comentário abaixo que em breve responderemos a sua dúvida.
