Fala galera, já faz um tempo que estava para fazer esse artigo mostrando como vocês podem fazer uma simulação no CADe SIMU 3.0 Português utilizando o componente " arrancador eletrônico" ou soft-starter, como muitos conhecem.
Vou deixar abaixo alguns exemplos de aplicação, antes de mais nada acesse o site www.cadesimu.net e baixe já a versão traduzida,será melhor para você criar seus circuitos e simular.
Publicidade:
Onde encontro o componente Soft-Starter?

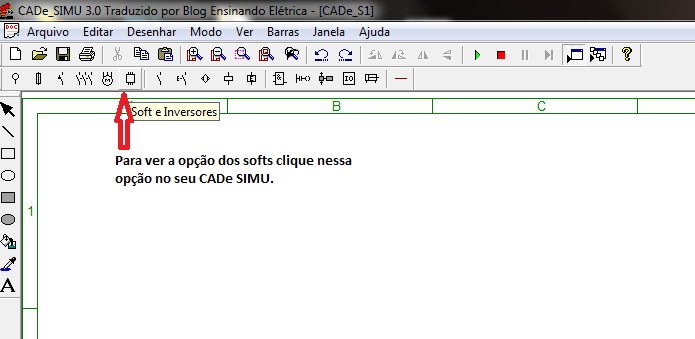

Navegando pelos componentes é o sexto item conforme exemplo acima, clique nessa opção e após:
Temos a soft starter e o controlador onde é o responsável pelo funcionamento da simulação.
Insira também o componente controle eletrônico de partida.
Para o funcionamento um depende do outro, vamos ver abaixo um primeiro exemplo bem simples.
Para acionar a simulação temos apenas uma chave liga/desliga seca, de dois cliques no componente de parâmetros para configurar o tempo de aceleração desaceleração e outros detalhes.
Vamos observar outros exemplos:
Na opção de utilização de soft starter não utilizamos contator de potência e nem relé térmico.
Veja que se você utilizar de qualquer forma ao desligar os parâmetros configurados não terá função nenhuma.
Publicidade:
Pois ao pressionar B0 desliga C1 e o motor desliga normalmente sem ser pela soft.
Então a ligação principal é essa no exemplo acima, onde a soft trabalha de forma continua no motor elétrico trifásico.
* Desenho enviado por um dos membros dos grupos de elétrica do WhatsApp
Você pode montar vários circuitos de comandos utilizando esse componentes e a simulação é bem legal e interessante. Veja o vídeo na integra:
Diagramas elétrico de ligação de soft starters:
Circuito detalhado:
Bom galera é isso por hoje, nesse artigo mostro como você pode simular a ligação da soft starter no CADe SIMU 3.0 português.
