Olá amigos e amigas, amantes da elétrica tudo bem? espero que sim!! no artigo de hoje vamos falar sobre o contator elétrico de potência e contator auxiliar.
➭ Ficarei muito grato se vocês seguir o Blog Ensinando Elétrica.
por que seguir o blog? a partir do dia que você começa a seguir todos os artigos que publicamos será automaticamente enviado em seu e-mail, assim você não perde nenhum artigo técnico. Nós não enviaremos spam ;)
Contator Elétrico

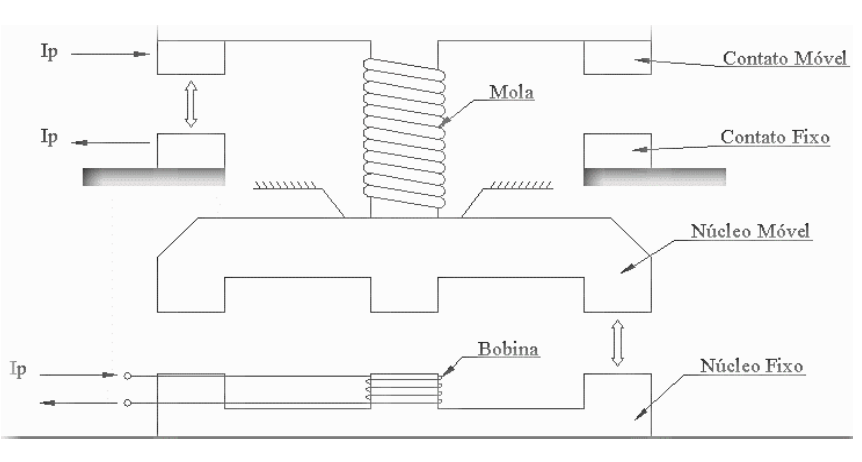

É um dispositivo eletromagnético que liga e desliga o circuito do motor. Usado de preferência para comandos elétricos automáticos à distância. É constituído de uma bobina que quando alimenta
cria um campo magnético no núcleo fixo que por sua vez atrai o núcleo móvel que fecha o circuito.
Publicidade:
Cessando alimentação da bobina, desaparece o campo magnético, provocando o retorno do
núcleo através de molas.
• São chaves de operação não-manual, que tem uma única posição de repouso
• São capazes de estabelecer, conduzir e interromper correntes em condições normais do circuito, inclusive
sobrecargas de funcionamento previstas.
• Possuem contatos auxiliares para comando, sinalização e outras funções.
Aplicações
• Nas ligação e desligamento de cargas não indutivas (fornos de resistência, aquecedores de água).
• Partida e parada de motores (em gaiola e em anel)
Observações
• Os contatores permitem um elevadíssimo número de operações sem que seja necessária uma revisão ou
substituição de peças.
Publicidade:
• Convém notar que os contatores não tem por função proteger as instalações contra as correntes de curto-
circuito ou sobrecargas prolongadas, mas devem poder suportar correntes transitórias que normalmente venham a ocorrer, inerentes as operações no circuito que comandam.
Pode-se. porem, associar aos contatores fusíveis que irão assegurar proteção contra curtos- circuitos.
No contator temos os contatos principais e auxiliares. Os principais do contator são mais robustos e suportam maiores correntes que depende da carga que esse motor irá acionar, quanto maior a carga acionada, maior será a corrente nos contatos.
Os contatos auxiliares, utilizados para sinalização e comandos de vários motores, existem o contato NF
(normalmente fechado) e NA (normalmente aberto). Abaixo temos 2 modelos convencionais de contatores.
Veja abaixo em detalhes um contator elétrico com rele térmico.
➭ Ficarei muito grato se vocês seguir o Blog Ensinando Elétrica.
por que seguir o blog? a partir do dia que você começa a seguir todos os artigos que publicamos será automaticamente enviado em seu e-mail, assim você não perde nenhum artigo técnico. Nós não enviaremos spam ;)
Contator Elétrico
É um dispositivo eletromagnético que liga e desliga o circuito do motor. Usado de preferência para comandos elétricos automáticos à distância. É constituído de uma bobina que quando alimenta
cria um campo magnético no núcleo fixo que por sua vez atrai o núcleo móvel que fecha o circuito.
Publicidade:
Cessando alimentação da bobina, desaparece o campo magnético, provocando o retorno do
núcleo através de molas.
• São capazes de estabelecer, conduzir e interromper correntes em condições normais do circuito, inclusive
sobrecargas de funcionamento previstas.
• Possuem contatos auxiliares para comando, sinalização e outras funções.
Aplicações
• Nas ligação e desligamento de cargas não indutivas (fornos de resistência, aquecedores de água).
• Partida e parada de motores (em gaiola e em anel)
Observações
• Os contatores permitem um elevadíssimo número de operações sem que seja necessária uma revisão ou
substituição de peças.
Publicidade:
• Convém notar que os contatores não tem por função proteger as instalações contra as correntes de curto-
circuito ou sobrecargas prolongadas, mas devem poder suportar correntes transitórias que normalmente venham a ocorrer, inerentes as operações no circuito que comandam.
Pode-se. porem, associar aos contatores fusíveis que irão assegurar proteção contra curtos- circuitos.
No contator temos os contatos principais e auxiliares. Os principais do contator são mais robustos e suportam maiores correntes que depende da carga que esse motor irá acionar, quanto maior a carga acionada, maior será a corrente nos contatos.
Os contatos auxiliares, utilizados para sinalização e comandos de vários motores, existem o contato NF
(normalmente fechado) e NA (normalmente aberto). Abaixo temos 2 modelos convencionais de contatores.
 |
| Contator de Potência |
 |
| Contator Auxiliar |
 |
| Contator de Potência Siemens com Relé Térmico. |
Simbologia numérica e literal
Assim como cada elemento em um comando tem o seu símbolo gráfico específico, também a numeração dos contatos e denominação literal dos mesmos tem um padrão que deve ser seguido.
A numeração dos contatos que representam terminais de força é feita da seguinte maneira:
1, 3 e 5 ➡ Circuito de entrada (linha)
2, 4 e 6 ➡ Circuito de saída (terminal)
Já a numeração dos contatos auxiliares segue o seguinte padrão:
1 e 2 ➡ Contato normalmente fechado (NF), sendo
1 a entrada e 2 a saída.
3 e 4 ➡ Contato normalmente aberto (NA), sendo
3 a entrada e 4 a saída.
Nos relés e contatores tem-se A1 e A2 para os terminais da bobina.
Os contatos auxiliares de um contator seguem um tipo especial de numeração pois o número é composto por dois dígitos, sendo:
Primeiro dígito: indica o número do contato
Segundo dígito: indica se o contato é do tipo NF (1 e 2) ou NA (3 e 4).
Publicidade:
Numeração de contatos de um contator de potência
Numeração de contatos auxiliares
Símbolos literais segundo NBR 5280
Diagrama tradicional de um sistema de partida de motores até 10cv, através de uma partida direta.
Veja um sistema de partida direta onde nós mostramos de acordo com a simbologia qual componente esta sendo utilizado.
Circuito de Trabalho de uma Partida Direta.
Circuito de Comando do Acionamento do Sistema de Potência acima.
No próximo artigo continuaremos a matéria e iniciaremos o tema em Relé de Tempo ou Relé temporizador.
Publicidade:
Diagrama tradicional de um sistema de partida de motores até 10cv, através de uma partida direta.
Veja um sistema de partida direta onde nós mostramos de acordo com a simbologia qual componente esta sendo utilizado.
Circuito de Trabalho de uma Partida Direta.
Circuito de Comando do Acionamento do Sistema de Potência acima.
No próximo artigo continuaremos a matéria e iniciaremos o tema em Relé de Tempo ou Relé temporizador.
