Ligação de motores (fechamentos)

Recomendo essa pagina para mais detalhes clique aqui

Ligação de motores Trifásicos.

Os motores trifasicos podem apresentar 6 ou 12 terminais sendo cada par
de terminais referente a uma bobina.
Os terminais sao numerados como a seguir:


Ligacoes em estrela ( Y ) e em triangulo:
Cada bobina do motor trifasico deve receber 220V em funcionamento
normal, exceto se for motor especial para alta tensao.
O motor de 6 terminais pode ser ligado em 220V ou em 380V;
O motor, de 12 terminais pode ser ligado em 220V, 380V, 440V, ou
760V.

A tensao com que se pode alimentar o motor depende da forma como sao
associadas suas bobinas.
Tal ligacao pode ser estrela (Y) ou triangulo (?) sendo que em triangulo
as bobinas recebem a tensao existente entre fases e em estrela as bobinas
recebem tal tensao dividida por raiz quadrada 3.
As bobinas do motor de 6 terminais podem ser associadas em triangulo
(para funcionar em 220V) ou em estrela (para funcionar em 380V ou para
partir em 220V).
As bobinas do motor de 12 terminais podem ser ligadas de diversas
formas diferentes:
Triãngulo paralelo (220V) , estrela paralelo (380V), triangulo serie
(440V) e em estrela serie (760V).
Observe-se que em paralelo as tensoes sao as mesmas do motor de 6
terminais e em serie as tensoes sao dobradas.

LIGACOES DE MOTORES DE 6 TERMINAIS:

Terminais de alimentação: 1, 2 e 3:

Triangulo:

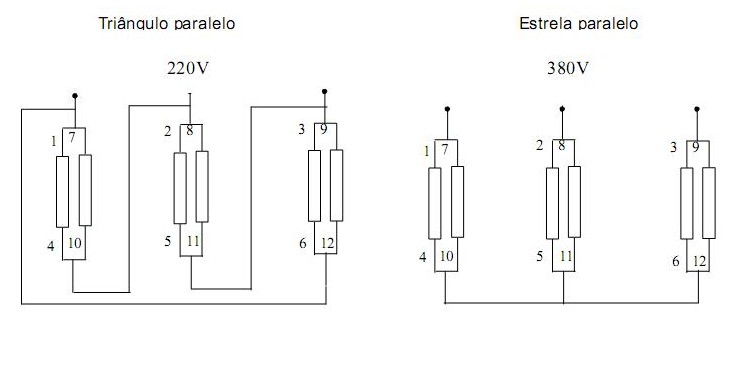

LIGAÇÕES DO MOTOR DE 12 TERMINAIS.



Ligação de motores Monofásicos - 127V e 220V.




Ligação de motores Trifásicos em 220V 380V 440V.

39 comentários:

  1. Fiquei na duvida ,
    Seguinte caiu assim na prova para min .
    Qual a tensão de fase aproximadamente de uma rede conectada em estrela sendo 440v a tensão de entrada.
    A 220V
    B 254V
    c 380V
    d 420V
    e 358V

    ResponderExcluir
    Respostas
    1. Gostaria de saber como serei avisado da resposta meu e-mail é andersonccruz@hotmail.com
      Obrigado!

      Excluir
    2. A tensão entre cada fase(440V) e o neutro é de 254V, pois a tensão entre fase e neutro de qualquer alimentação é V(fase) /1,73. Neste caso teremos: 440/1,73 = 254 V.

      Excluir
    3. Prezado Anderson, uma explicação mais profunda é o seguinte

      Numa rede de distribuição de energia elétrica os transformadores geralmente são ligados em triângulo no primário e estrela no secundário, com o neutro aterrado.

      Se considerarmos como:
      U1 a tensão entre duas fase no primário
      U2 a tensão entre as fase do secundário
      u2 a tensão entre fase e neutro no secundário, sabendo que u2=U2/√3 (U2 dividido pela raiz de três).

      As tensões entre fase e neutro no secundário de um transformador numa conexão estrela com neutro aterrado, pode ser estabelecida de acordo com as relações a saber:

      U2= 220V, então u2= 220/√3 = 127 volts

      U2= 380V, então u2= 380/√3 = 220 volts

      U2= 440V, então u2= 440/√3 = 254 volts

      U2= 208V, então u2= 208/√3 = 120 volts

      Obs.: nas ligações fase + terra o valor a ser obtido vai depender da resistência de aterramento do local, caso seja o mesmo aterramento do transformador então os valores serão os mesmos indicados acima.

      Atenciosamente.

      Excluir
    4. a tensão por fase e de 254V.

      Excluir
    5. Um professor de escola tecnica me resespondeu 380V não entendi.?

      Excluir
  2. gostaria muito de sua ajuda.
    como consigo saber quais são as fases de uma rede trifasica, identificalas e instalar motores trifasico

    meu email é fabiofgf2011@gmail.com

    ResponderExcluir
    Respostas
    1. Olá Fabio não entendi muito bem sua pergunta, como consegue saber quais são as fases de uma rede trifásica? use um multímetro e veja a tensão entre fase fase, fase neutro. terá o resultado exemplo, 220V, 380V, 440V, e assim poderá saber qual tipo de fechamento sera necessário fazer para alimentar o motor com a tensão da rede.

      Excluir
    2. ele deve estar querendo saber.. como achar R S T .. se for isso,usa um fasímetro

      ivan_alberto_correia@hotmail.om

      Excluir
  3. boa tarde,

    tenho um motor weg 220 / 380 / 440v, ele só tem as numerações de 1 a 6. Então, quais são os fios que ligo para que ele funcione em 220v.

    Fineza, responder no email lucianoamarall@bol.com.br

    Att,

    Luciano Amaral

    ResponderExcluir
    Respostas
    1. Amigo, Luciano Liga a primeira fase nos números 1 e 6, isola segunda fase no 2 e 4 isola, terceira fase no, 3 e 5 isola. pronto ligação trifásica 220V com motor de 6 pontas -

      Excluir
    2. Qual fase será neutro?

      Excluir
    3. Como assim fase neutro? esse motor ele é trifasico ou bifasico?

      Excluir
    4. O motor é trifasico, porém quero liga-lo em uma tomada simples de 2 fases, ou seja vou liga-lo na minha residencia e o meu padrão não é trifasico e sim 220v.

      Quero saber como vou tornar o motor 220v e com apenas 2 fases, assim podendo ligá-lo na minha tomada de 2 fases.

      Obrigado pela atenção!

      Excluir
  4. O motor é trifasico (6 fios), porém quero liga-lo em uma tomada simples de 2 fases, ou seja vou liga-lo na minha residencia e o meu padrão não é trifasico e sim 220v.

    Quero saber como vou tornar o motor 220v e com apenas 2 fases, assim podendo ligá-lo na minha tomada de 2 fases.

    Obrigado pela atenção!

    ResponderExcluir
    Respostas
    1. Amigo se seu motor tem 6 fios ele é monofásico trabalha em 127V e 220V. faça o seguinte os fios tem numeração certo. pegue a FASE 01 - ligue os fios que sai do motor 1, e 5 na fase 01 e isola. agora pega os fios 3,8,2 - ou 3.6.2 - Emende entre eles e isola, agora pegue a FASE 02 da tomada e ligue o fio numero 4. e isola faça o teste ve se o motor vai rodar no sentido normal caso ele rode contrario troque o fio 5 pelo 8. ou 5 pelo 6. e veja o sentido que vai rodar.

      Excluir
    2. No motor vem especificado 220 380 e 440v, porém ele tem fios numerados de 1 a 6 (apenas os 6 fios), se eu liga-lo nesta configuração não vai danificá-lo?

      Att,

      Luciano Amaral

      Excluir
    3. Rapaz é impossível ligar motores elétricos 380 e 440 volts em motores que tem apenas 6 fios, teria que ser motor de 12 pontas trifásicos, pode ligar conforme explicado acima, ligue no sistema 127V e faça um teste para ver se vai rodar não tem perigo de queima.

      Excluir
    4. ola luciano pelo oque entendi o motor e trifasico e vc quer ligar em um padrao residencial (monofasico). não tem como ;vc vai precisar de um motor monofasico .tem alguns eletricistas que colocam contatores capacitor no motor trifasico e ate funciona em mono mas nao e aconselhavel porque perde muita potencia do motor.espero ter ajudado

      Excluir
  5. Professor estou com duvida usei a formula e não bate o valor .
    01)A potencia ativa de um motor trifasico onde V=440 I=18 e cos 0,85 vale?
    A( ) 1166KW
    B ( ) 22KW
    C ( ) 38KW
    D(X ) 11,66KW
    E ( ) 8,7KW

    ResponderExcluir
  6. Outra que eu estou confuso
    3) Um motor de indução trifásico que não esteja funcionando e esteja com uma fase interrompida, quando você acionar o que irá acontecer.
    A( ) O motor irá disparar ultrapassando a velocidade nominal
    B( ) Parte porem com baixo torque. OBS com rele térmico seria a opção E
    C( ) Fica com oscilação de velocidade
    D( ) Não parte
    E( ) Parte e desarma por sobre velocidade

    ResponderExcluir
  7. Gostaria de saber se o Senhor tem e-mail para tirar duvida de um circuito que não cosigo ospedalo aqui

    ResponderExcluir
  8. Professor umas eu respondi outras eu tenho duvida, Já gostaria de agradecer ao Senhor que vem me dando uma força . Tenho duvida bastante duvida agradeço a paciência do Senhor.
    8)SOFTSTARTER
    Rampa de partida ajustável: Tem a vantagem de não provocar trancos no sistema.
    DESCREVER BENEFICIO 1: incorporar parada suave e proteções.
    A ( )Rampa ascendente e suave / sem incrementos repentinos tensão total no momento da partida.
    B ( )Rampa imediata /sem incrementos repentinos/ tensão total no momento da partida
    C ( )Rampa ascendente e suave/ incrementos repentinos/ controle de tensão durante a rampa.
    D ( ) Rampa ascendente/ sem incrementos repentinos/Controle de tensão durante a rampa
    Limitação de Corrente: limitar a corrente de partida assim tendo controle de velocidade.
    BENEFICIO 1:Evitar picos de corrente e desperdício de corrente..
    A ( ) Corrente máxima durante a partida.
    B ( ) Corrente de partida próxima a nominal com suave variação.
    C ( ) Corrente de partida próximo a zero.
    D ( ) Corrente de partida 6 a 8 vezes a corrente nominal.
    Vida útil: Essas chaves contribuem para a redução dos esforços sobre acoplamentos e dispositivos de transmissão durante as partidas e para o aumento da vida útil do motor.
    Descrever beneficio 1: Motor com maior tempo de vida e redução de defeitos mecânicos.
    A ( ) Por Ter sua construção em plástico tem maior durabilidade
    B ( ) Por ter tamanho reduzido tem maior durabilidade
    C ( ) Por não possuir partes moveis ou que gerem arco voltaico tem maior durabilidade.
    D ( ) Por ter ventilação forçada possui maior durabilidade.

    9) CITE 5 Possíveis causas de centelhamento no comutador de um motor de corrente continua.
    Bobina curto-circuitada por uma escova, Excentricidade, barras salientes, micas salientes, deslocamento do plano magnético neutro.

    10) Qual a função de um conversor estático AC/DC quando uma carga mecânica trava por quebra de uma peça, travamento de um rolamento etc...?

    11) Quando se instala um CLP , após o equipamento estar em operação normal,cite algumas providencias que para permitir agilidade nas intervenções de manutenção elétrica.
    A ( ) Limpar o painel / Iluminar o painel / Trancar o painel.
    B ( ) Colocar proteção contra chuva / Isolar área do painel/ Manter o painel fechado.
    C ( )Elaborar lista de 1/0 / Fazer backup do programa / Aquisição de sobressalentes
    D ( ) Comprar not-book / Elaborar programa de automação/ Treinamento para o pessoal de automação.

    ResponderExcluir
  9. Outra duvidas obrigado a todos e ao professor tambem se poder me ajudar a entender .


    12) Porque em equipamentos com inversores de frequência , conversores AC/DC softstartes são necessário fusivei de proteção do tipo ultra rápido?
    A( )Para bloquear o equipamento em sobrecarga súbita.
    B( ) Para proteger os semicondutores de potencia em situações de curto-circuito e eliminar falta sem danifica-los.
    C( ) Para economizar fusíveis.
    D( ) Para desligar automaticamente os equipamentos.
    E( ) Para permitir o religamento após atuação rápida dos fusíveis.

    13) Quando o rele térmico de proteção de um motor elétrico atua repetitivamente, cite de que forma você pode diagnosticar a causa do problema.
    A( ) Medindo a corrente nas três fases comparando com os dados da placa e analisando se há sobre carga mecânica ( Travamento ).
    B( ) Substituindo o térmico simplesmente.
    C( ) Medindo corrente fase à terra.
    D( )Desacoplando o motor da caga mecânica
    E( ) Substituindo o motor.

    14) Cite alguns benefícios na aplicação de sistemas supervisórios conectado em rede com CLP.
    A( )É fácil de fazer backup, é amigável, é fácil de comunicar com equipamentos de outros fabricantes
    B( )Utiliza pouca fiação, tem baixo custo, é fácil de encontrar fornecedores nacionais.
    C( )Agiliza as intervenções, possui registros dos eventos, possui registros dos alarmes, permite incorporar receitas de operação e agiliza o set-up do equipamento.
    D( )Encontra a falha automaticamente, nunca apresenta defeito e tem seu preço muito baixo.

    15) Nas pontes rolantes cite 5 vantagens ( para mecânica e elétrica ) na substituição dos acionamentos convencionais ( motor de anéis, bancos de resistência e comando Step Less) por acionamentos modernos ( motor de indução trifásico assíncrono, inversores de frequência).
    A( )Reduz a aquisição de sapatas coletoras, nunca falha, é um equipamento moderno, não exige investimento e não necessita treinamento.
    B( )Permite partida suave, permite parada com tempo controlado, elimina a necessidade de escovas dos motores, elimine bancos de resistência e aumenta a vida útil dos componentes mecânicos.
    C( )Tem baixo custo é muito difícil sua manutenção, não se encontra sobressalentes no mercado, tudo é importado e tem baixa confiabilidade.
    D( )Facil instalar, fácil modificar, não é flexível, não é muito confiável.

    17) O varicap varia a capacidade em função de
    A( ) Tamanho das placas.
    B( )Temperatura ambiente.
    C( )Tensão aplicada.
    D( )Corrente através do componente
    E( )N.D.A
    Resposta C
    18) Calcular a tensão de fase da rede de 127V
    A( ) 1778V
    B( ) 2777V
    C( ) 1,778V
    D( ) 2,777V
    E( ) 177,8


    20) Cite 3 tipos de corrente alternadas?

    21) Assinale com (X) a alternativa correta que complete a afirmativa;
    O valor eficaz de uma tensão e sempre...
    A( )maior que o valor de pico
    B( )diferente do valor de R.M.S
    C( )Menor que o valor de pico
    D( )Igual ao valor de pico.
    E( ) N.D.A

    ResponderExcluir
  10. Comprei um gerador de solda por alta frequência de 200 KW na Italia, era para vir na tensão de 440 volts/ 60 Hz e chegou em 380 volts/ 60 HZ. Qual seria a melhor solução para ligar essa máquina? Obrigado

    ResponderExcluir
    Respostas
    1. ler o manual e ou baixa em portuques e deve ter em algum como mudar o nivel de tensão

      Excluir
  11. Boa noite. Tenho um motor weg trifásico 2cv rpm 3460 funciona 220 380 440 660 .A placa de indentificação mostra como ligar 220 . Sò que os fios não tem somente um número e sim 2 ou 3 números e uma letra ex: 1u1 outro 7-W 5. Alguém poderia me dizer como ligar 220 trifazico com este tipo de gráfico nos fios. Agradeço a quem . Meu gmail é Ederocampos@gmail.com.

    ResponderExcluir
    Respostas
    1. Ahh amigo essa e facil veja essa foto no facebook Ensinando Elétrica --

      https://www.facebook.com/photo.php?fbid=517870541632719&set=a.447960408623733.1073741825.167949209958189&type=1&theater

      Excluir
  12. fechamento estrela-triângulo bem explicito - David Cudijinguissa Luanda -Angola

    ResponderExcluir
  13. tem gente que estuda ate cair os dentes e nao sabe responder pergunta como a do luciano.se o motor e 220/380 e a rede dele 220v bifasico; sera que pode ligar o motor nela?estude pra responder.

    ResponderExcluir
  14. Ola meu nome é junior e tenho uma grande duvida, tenho um moto aqui na empresa que ele era 12 terminas sue agora só tem 6 terminas, e a minha ligação foi, 6+1.2+4.5+3 ta certo ou tem risco de queima alguma coisa? responda me rapido

    ResponderExcluir
  15. jocelio 29 de dezembro de 2013 foi muito bom estuda eletricistade

    ResponderExcluir
  16. olá amigo como fazer quando o fechamento for em letras por ex: x1, w1, v1 , y1. como faço pra poder fazer o fexamento se sei dos numeros

    ResponderExcluir
  17. lembrando que esse moto no qual tou me referindo e um 127/ 220

    ResponderExcluir
  18. o que é um sistema trifásico?

    ResponderExcluir
  19. A rede da minha habitação é monofásica 220v, o standard Preto-fase; Azul-neutro. Um motor de 6 terminais que trabalhava a 380v pode trabalhar a 220v e seguindo a explicação já dada (1+5 fase1), (2+3+6 isolados); (4 fase2). Agradeço a quem me puder explicar como ligar à rede

    ResponderExcluir
  20. ola felipe eu trabalho com manutencao de compressores e tambem faco instalacao eletrica e muitas vezes e preciso mudar a votagem dos motres e em alguns casos os fios de fazer a mudanca de voltagem nao tem mais os numeros ou cores como faco para detclalos nesse caso

    ResponderExcluir
