1. OBJETIVO
Esta experiência tem por finalidade a familiarização com dispositivos e chaves de comando a distância, com possibilidade de efetuar acionamentos sequenciais pré determinados ou deslocados em relação ao tempo.
2. DISPOSITIVOS DE COMANDO
2.1 GENERALIDADES
Todo acionamento elétrico além de contar com proteção adequada deve ter ainda dispositivos que permitam a sua ligação e desligamento, sem risco para o operador.
Os dispositivos de comando, de acionamento e controle são constituídos por chaves, algumas aptas a interromper ou ligar circuitos com carga (disjuntores), outras perfazendo essas funções somente sem carga (seccionadoras).
São fatores determinantes na escolha de disjuntores e seccionadoras suas tensões e correntes nominais, sendo que naqueles é imprescindível a consideração de sua capacidade disruptiva, isto é, o valor máximo da intensidade de corrente que a chave consegue interromper.
Em muitas aplicações deve-se executar o comando automaticamente ou à distância. Essas duas funções são executadas pelos "contatores", objeto da presente experiência.
Um aspecto de relevante importância no âmbito dos sistemas elétricos, onde estão inseridos os dispositivos de comando, é que coexistem usualmente 3 tipos de circuitos, cada qual com sua função, quais sejam:
- circuito de potência ou principal;
- circuito de comando e proteção;
- circuito de sinalização ou supervisão.
O circuito de potência é geralmente trifásico e alimenta a carga principal, apresenta usualmente, correntes relativamente altas e portanto condutores com grandes bitolas. O circuito de comando e proteção é independente do circuito de potência, não obstante utilize frequentemente a mesma fonte de tensão.
O circuito de comando e proteção tem como carga os elementos (usualmente bobinas) que acionam mecanismos que permitem que chaves (contatos), associadas aos dispositivos de comando, mudem de estado (abrir/fechar). Essas chaves podem estar inseridas em circuitos de potência, de sinalização e no próprio circuito de comando e proteção.
Os circuitos de comando e proteção incluem chaves (em série) que interrompem esse circuito (cortando a alimentação das bobinas) quando dispositivos de proteção assim determinarem.
Os circuitos de sinalização e supervisão fornecem indicações e informações (usualmente luminosas ou sonoras) sobre o estado do circuito principal como por exemplo, se está operando ou não, se há sobrecarga etc..
2.2 CONTATORES
2.2.1 GENERALIDADES
São constituídos por um conjunto de contatos fixos, A , e outro de contatos móveis, B , que são acoplados mecanicamente e comandados por núcleo de ferro que se encontra no interior de uma bobina.
Usualmente os contatores possuem um conjunto de contatos normalmente fechados (NF) que quando a bobina é acionada "abrem"; simultaneamente possuem um conjunto de contatos normalmente abertos (NA) que quando a bobina é acionada "fecham".
Um contator utilizado, por exemplo, no comando de um motor, possui pelo menos:
- 3 contatos principais NA
- 1 contato auxiliar NA
- 1 contato auxiliar NF
É possível acoplar outros contactos auxiliares no contator, conforme as necessidades.
Este tipo de contator possui os 3 contatos NA de "potência" dimensionados para uma carga com corrente relativamente alta. Enquanto os contatos auxiliares são dimensionados para uma corrente auxiliar de comando bem menor.
Publicidade:
Os contatores aplicados especialmente em circuitos de controle geralmente se apresentam com 10 contatos de baixa capacidade de corrente, combinando 5 NA e 5 NF e, podendo haver outras variações conforme a aplicação.
O comando do contator é realizado pela energização da bobina, quando o núcleo de ferro é atraído, ocasionando o deslocamento dos contatos móveis que nessas condições se justapõem ou se afastam dos fixos. Em outras palavras, os contatos são mantidos abertos ou fechados conforme circule ou não corrente pela bobina. A corrente que circula pela bobina é a corrente do circuito de comando, sendo portanto muito menor de que aquela que circula pelo circuito principal. Consegue-se assim ligar ou desligar correntes de intensidades relativamente grandes através da ligação ou interrupção de corrente de pequena intensidade.
Nessas condições é fácil concluir pela economia, que advém do emprego do contator sempre que seja exigido comando a distância.
Figura 2.1 - Esquema de Contator.
2.2.2 APLICAÇÕES E FUNCIONAMENTO DO CONTATOR
2.2.2.1 COM BOTÃO “LIGA-DESLIGA”
Em muitas aplicações necessita-se comandar o contator por meio de um par de botões liga-desliga, um de ligar, NA em posição de repouso, outro de desligar, NF na posição de repouso.
O circuito da figura 2.2 constitui o comando do contator através do par de botões liga-desliga (B1/C1 e B2/C1) respectivamente. Ao se fechar o botão B1/C1 (liga) é aplicada a tensão de linha (VRT) na bobina do contator que a energiza mudando o estado de todos os contatos do contator. Assim, os contatos NA se fecham e os NF se abrem, em particular, os contatos principais se fecham, o que ocorre também com o contato S1/C1 que permite que o circuito continue energizado, independente do estado (em repouso ou não) do botão liga.
Qualquer elemento série que abra o circuito que alimenta a bobina, a desenergizará e os contatos voltarão ao estado anterior. É o caso de B2/C1 que corresponde ao botão "desliga" ou do contato auxiliar Rb/C1 que abre comandado por dispositivo de proteção.

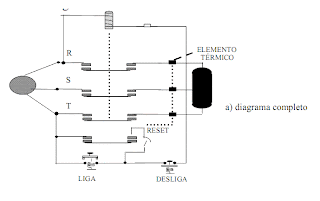

O circuito da figura 2.2, mostra a atuação na rede de carga ao ligar os terminais RST aos terminais U-V-W, assim como o elemento Rb de detecção de sobrecarga.
Figura 2.2 - Chave magnética com botão “liga-desliga”.
2.2.3 CONTATOR COM ELEMENTO DE CONTROLE
Muitas vezes é necessário condicionar a ação de acionar um processo (por exemplo ligar um motor), ao fato de um outro processo já estar em andamento.
Consideremos por exemplo, o caso de uma esteira de carga que transporta areia, que deve ser elevada para um silo através de um elevador de caçambas. Nesse processo, a correia transportadora só poderá ser ligada depois que o elevador estiver funcionando, pois caso contrário, a correia “enterrará” a caçamba na areia, impedindo o bom funcionamento do sistema.
Isto se obtém, a partir de conveniente arranjo de contatos auxiliares, de forma que se iniba a operação do motor que move a correia, quando o motor que aciona as caçambas não estiver operando.
Publicidade:

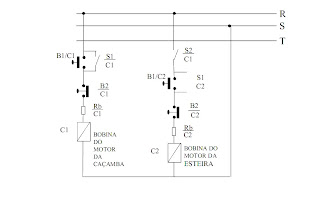

A figura 2.2.3 mostra uma forma de se conseguir esse efeito, onde se observa que o circuito de comando do contator que energiza o motor da caçamba, apresenta um contato NA inserido no circuito de comando do motor da esteira. Assim, só será possível energizar a bobina do contator do motor da esteira, se o circuito de comando do motor de caçamba estiver energizado e, portanto a caçamba operando.
Note que de modo geral, poderá haver múltiplas possibilidades de condicionar processos através do enlace lógico de circuitos de comando, utilizando-se contatos auxiliares comandados pelo contator de um processo porém, inseridos no circuito de comando de outro processo.
Figura 2.2.3 - Caso C1 não for energizado S2/C1 não fechará não permitindo o comando de C2.
2.2.4 CONTATORES ASSOCIADOS A TEMPORIZADORES
Entende-se por temporizador, um dispositivo que é composto por um contador de tempo regulável e, uma ou mais chaves que podem ser utilizadas em circuitos de comando ou de sinalização. Quando energizado o temporizador inverte o estado de suas chaves após um certo intervalo de tempo pré estabelecido.
A associação de temporizadores com contatores permite por exemplo, ligar um circuito depois de um certo tempo que um primeiro circuito foi acionado. Para tanto, é necessário que a energização do temporizador seja feita por um contato auxiliar do contator que aciona o primeiro circuito e, um contato NA do temporizador energiza a bobina do contator do segundo circuito, depois de decorrido o tempo pré-estabelecido.
2.2.4 CONTATORES ASSOCIADOS A TEMPORIZADORES
Entende-se por temporizador, um dispositivo que é composto por um contador de tempo regulável e, uma ou mais chaves que podem ser utilizadas em circuitos de comando ou de sinalização. Quando energizado o temporizador inverte o estado de suas chaves após um certo intervalo de tempo pré estabelecido.
A associação de temporizadores com contatores permite por exemplo, ligar um circuito depois de um certo tempo que um primeiro circuito foi acionado. Para tanto, é necessário que a energização do temporizador seja feita por um contato auxiliar do contator que aciona o primeiro circuito e, um contato NA do temporizador energiza a bobina do contator do segundo circuito, depois de decorrido o tempo pré-estabelecido.
3. EXEMPLOS
3.1 Um portão deve ser acionado, para abertura e fechamento, por um motor de indução trifásico. O sistema deve apresentar as seguintes características:
a) O motor é comandado por um botão de "abre", um de "fecha" e um de "para".
b) Quando o portão estiver totalmente aberto ou fechado,o motor deve ser desligado, através de chaves de fim de curso.
c) Lâmpadas sinalizadoras de cores distintas devem ser ligadas quando o portão estiver abrindo (verde) ou fechando (amarela).
d) Na ocorrência de sobrecarga, um elemento térmico deverá desligar o motor, e uma lâmpada sinalizadora vermelha deverá ser ligada.
Solução:
Circuito de comando e sinalização
3.2 Fornecer o circuito de comando para um motor de bomba que deve ser ligado e desligado através de duas chaves.
Observação: A chave de bóia opera como uma botoeira, comandada pelo nível de água no reservatório.
Solução:
4. EXERCÍCIOS
4.1 - Um sistema de bombeamento de água com com dois conjuntos motor-bomba de recalque, um principal e outro de reserva. O recalque é feito de um poço para um reservatório elevado. O nível de água no reservatório de ser mantido entre o valor máximo e um valor mínimo, porém havendo falta de água no poço, o conjunto motor bomba deve ser desligado. Fornecer o circuito de comando para este sistema.
4.2 Fornecer os circuitos de força e de comando para um sistema constituído de três motores de indução trifásicos que acionem esteiras transportadoras de areia, com as seguintes características:
a) a partir de um único comando (botoeira ), os motores devem ser ligados, automaticamente, na sequência M1, M2, M3.
Publicidade:
b) na ocorrência de sobrecarga em um dos motores, devem ser desligados, além do próprio motor, todos os outros que acionam as esteiras anteriores, no sentido de deslocamento da carga transportadora.
c) uma lâmpada sinalizadora verde deve ser ligada indicando que todos os motores estão ligados.
d) quando um ou mais motores forem desligados devido a sobrecarga em um deles, uma lâmpada sinalizadora deve ser ligada indicando em que motor tal sobrecarga ocorreu.

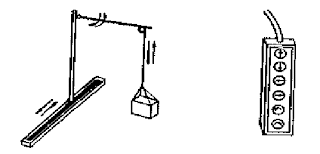

4.3 O sistema apresentado a figura a seguir, utilizado para o deslocamento de carga industrial, conta com três motores de indução trifásicos, com as seguintes funções:
- motor M1: deslocamento do conjunto suporte-haste móvel para a direita ou para a esquerda;
- motor M2: deslocamento da carga para cima ou para baixo;
- motor M3: movimentação da haste móvel no sentido horário ou anti-horário.
Pede-se o circuito de força e de comando, com as seguintes características:
a) O motor M1 deve ser comandado por um botão de "DIREITA" e um botão de "ESQUERDA", e desligado automaticamente pela atuação de chaves de fim de curso.
b) O motor M2 deve ser comandado por um botão de "SOBE" e um botão de "DESCE", e desligado automaticamente pela atuação de chaves de fim de curso. Este motor conta com freio eletromagnético. Quando o motor é ligado, a bobina do freio deve também ser ligada, e o freio solta imediatamente.
c) O motor M3 deve ser comandado por um botão de "HORÁRIO" e um botão de "ANTI HORÁRIO" e desligado automaticamente pela atuação de chaves de fim de curso.
d) Na ocorrência de sobrecarga em qualquer um dos motores, todos deverão ser desligados, e uma lâmpada sinalizadora deverá indicar o motor que foi sobrecarregado.
4.4 Descreva o funcionamento do circuito apresentado a figura a seguir. Introduzindo um outro contador, com um contato inversor, uma buzina deve ser acionada, quando houver falta de tensão na rede. A condição normal de operação deve ser indicada por uma lâmpada sinalizadora.

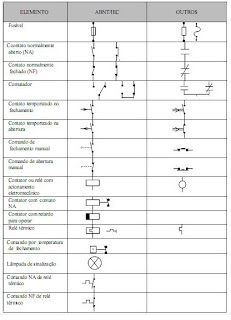

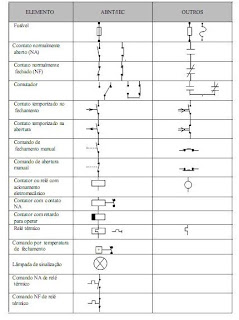

Simbologia:
