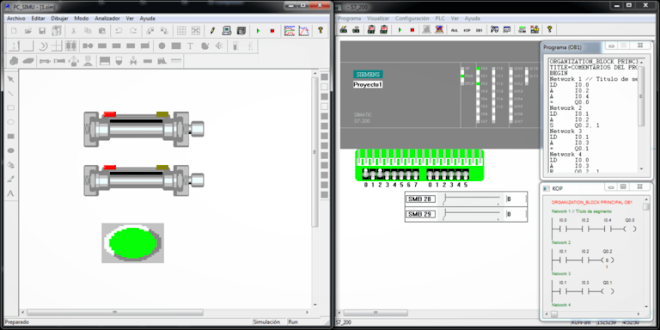

A simulação do PC SIMU cuida da simulação e processamento automático das ferramentas gráficas através da troca e saída dos conectores. Utiliza um simulador S7-200 ou também um cabo de PC. O PPI também se encarrega de impedir qualquer activação pelos interruptores de saída ou entrada e de exibir os LEDs do PLC.
Para você iniciar seu aprendizado em comandos elétricos você deve baixar o CADe SIMU 4.0 para desenvolver seu aprendizado em elaboração dos circuitos elétricos.
O PC SIMU funciona com base em diferentes elementos ao simular. Entre as mais comuns encontram-se: interruptores, variações de velocidade, tanques de sólidos, atuadores pneumáticos, barras de progresso, imagens BMP, botões, etc. Mas para instalar o programa, você deve ter acesso ao formato .rar que você pode baixar gratuitamente.
Para que serve o SIMU para PC?
O simulador PC SIMU é um dos programas mais utilizados por técnicos especiais ou estudantes de design para simular diferentes comportamentos em designs. Para além da capacidade de simular circuitos com características eléctricas e eletromecânicas, existem diferentes utilizações que identificam para que serve o SIMU para PC.
Uma das funções básicas é simular o comportamento de algum tipo de detector de proximidade. Os indutivos, para detectar classes de materiais metálicos e os capacitivos que têm a capacidade de simular qualquer classe de materiais.
Quando é acionado, através do mouse, para simular o comportamento do pré-seletor, ele pode modificar o estado. Além disso, o teclado oferece a vantagem de simular e alterar o estado das operações que você executa.
Como o seu principal objetivo é simular os processos automáticos através das ferramentas e desenhos gráficos, possui opções de desenho, onde pode inserir um desenho, em formato BMP, à entrada ou saída ligada através do PLC. Mas se quiser anexar qualquer tipo de texto sobre o design, também o pode fazer. Só tem de ativar a gestão de texto PLC e escrever. Também pode simular elementos como imagens BMP, variadores de velocidade, barras de progresso, interruptores, tanques sólidos, etc.
Processo de baixar e instalação do PC SIMU
Para descarregar o SIMU para PC, pode utilizar o link abaixo. Você precisa saber que tipo de sistema operacional seu computador tem, mas com o Windows ele funciona corretamente.
O ficheiro será descarregado em formato .rar. Uma vez descarregado, abra-o e encontrará pastas com nomes como PC_SIMU_V2-Program-rar ou CADe_SOMU_V4 Program-rar (pode descarregar o CADe Simu aqui ).
Agora extraia os ficheiros que se encontram na pasta. Pode colocá-lo no ambiente de trabalho ou em qualquer local que desejar. Quando instalar o programa, a tela inicial pedir-lhe-á uma palavra-passe, que pode encontrar aqui. Depois de ter inserido as chaves, pode começar a utilizar o programa.
Interligação com CADe SIMU
Ao trabalhar com o simulador SIMU para PC, terá também acesso à ligação e usufruir da interligação com o programa CADe, o que garante um maior número de opções de simuladores de design.
Se estiver a trabalhar num projecto para um simulador de controlo de garagem doméstica, poderá utilizar dois botões, que são responsáveis pela abertura e fecho. É importante que você desenhe o circuito de controle através do CADe_SIMU e você deve conectar os botões -S1 e -S2. Este tipo de botões, são necessários para serem ligados às bobinas -K1 e -K2, para que possam ser facilmente identificados.
Iniciar o processo do simulador
Ir a PC_SIMU e iniciar o processo de simulação. Pode adicionar o elemento “Porta da garagem” para obter informações sobre as diferentes características do objecto, nome, número de entradas, saídas e classes de velocidade, graças ao manual pc simu.
O PLC tem a vantagem de ligar as entradas e saídas através dos comandos que integram os mecanismos das portas. Algumas delas são: saída para abrir, as opções de entrada dos interruptores de fim de curso quando se pretende verificar se a porta se abriu ou fechou correctamente.
Como não irá utilizar as entradas do interruptor de fim de curso, pode desmarcá-las e trabalhar com os valores por defeito. A porta deve ser ligada à saída Q.00, enquanto o fecho à saída Q.0.1. Depois de ter adquirido ambos, ligue-os e volte ao CADe_SIMU. Você pode trabalhar com ambos os programas.
Ferramentas tecnológicas
As bobinas -KI e -K2 metros devem estar relacionadas com duas “saídas” para se conseguir a configuração em PC_SIMU. Na secção poderá utilizar elementos como uma tabela de entradas, uma tabela de saídas e um logotipo, graças ao avanço tecnológico 2.0 do programa. Se precisar de trabalhar na mesa de saída, localizada junto ao circuito, prima duplo clique e terá as vantagens de editar as propriedades e associar os contactores como -K1 e -K2 com as saídas Q.00 e Q.01.
No final, terá a ligação geral entre os contactores, o número de saídas e o controlo da porta da garagem da casa.
